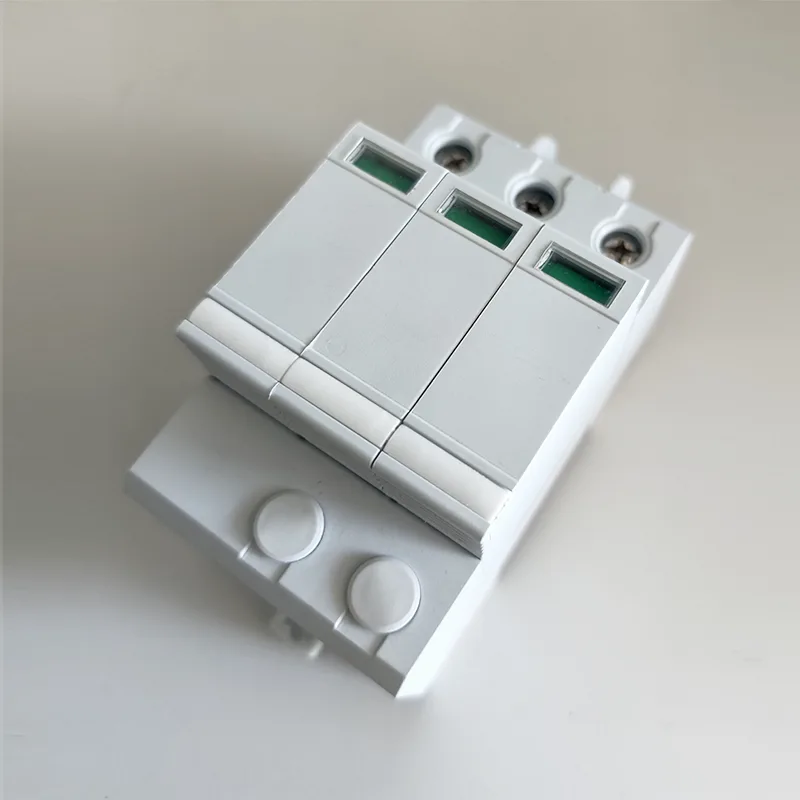

Thiết bị chống sét T2 DC1000V SPD

Giới thiệu chi tiết & Ưu điểm: Thiết bị chống sét lan truyền T2 DC1000V SPD của nhà cung cấp GREENWATT là thiết bị chống sét lan truyền Loại 2 được thiết kế cho các hệ thống DC điện áp cao. Những hệ thống này—như trang trại quang điện 1000V hoặc trạm lưu trữ năng lượng lớn—phải đối mặt với những rủi ro đặc biệt: điện áp cao hơn có nghĩa là ngay cả những đợt tăng điện nhỏ cũng có thể gây ra nhiều hư hỏng hơn và thiết bị (như bộ biến tần 1000V) thường tốn kém hơn khi thay thế. SPD này giải quyết trực tiếp những rủi ro đó.

Nó có điện áp hoạt động liên tục tối đa là DC1000V, phù hợp với điện áp bình thường của mạch DC cao áp. Khi xảy ra đột biến—dù là do sét đánh ở xa hay do tải trọng thay đổi đột ngột trong lưới điện—nó sẽ kích hoạt trong vòng chưa đầy 25 nano giây. Nó kẹp điện áp tăng đột biến ở mức an toàn (dưới 2500V đối với mức tăng 10kA), ngăn không cho nó di chuyển đến thiết bị được kết nối.

Dữ liệu kỹ thuật

Phân tích lợi thế kỹ thuật

1. Cơ chế phản ứng nhanh

Trong trường hợp có sét đánh hoặc quá độ lưới điện, Thiết bị chống sét GreenWatt T2 DC1000V SPD có thể kích hoạt bảo vệ trong vòng 25 nano giây, hạn chế nhanh chóng điện áp đột biến và ngăn chặn sự dẫn điện của nó đến bộ biến tần hoặc hệ thống pin.

2. Khả năng kẹp điện áp ổn định

Dưới dòng điện tăng 10kA, nó có thể kiểm soát quá điện áp dưới 2500V, giảm nguy cơ đánh thủng cách điện một cách hiệu quả.

3. Khả năng thích ứng với cấu trúc hệ thống điện áp cao

So với hệ thống 600V hoặc 800V, hệ thống 1000V có yêu cầu cao hơn về khả năng chịu đột biến. Thiết kế kết cấu của sản phẩm này giúp tăng cường khả năng cách nhiệt và tản nhiệt, giúp sản phẩm phù hợp để hoạt động lâu dài trong môi trường điện áp cao.

4. Thiết kế mô-đun

Hỗ trợ lắp ray DIN, tạo điều kiện triển khai và thay thế nhanh chóng trong tủ DC hoặc hộp tổ hợp quang điện.

Hỏi đáp

1. SPD T1 là gì?

T1 SPD (Thiết bị chống sét lan truyền loại 1) là thiết bị chống sét lan truyền chính dành cho các đợt sét lan truyền lớn, không thường xuyên (chủ yếu do sét đánh trực tiếp hoặc các sự cố lớn trên lưới điện).

T1: SPD được thử nghiệm loại I được đánh giá bằng cách sử dụng dòng phóng điện danh nghĩa In, điện áp xung 1,2/50μs và dòng điện xung tối đa Iimp. Được lắp đặt tại các điểm vào hệ thống (ví dụ: bảng phân phối chính), nó chặn các xung điện cực lớn trước khi chúng đi vào các mạch bên trong và không xử lý các xung điện nhỏ, tần số cao.

2. SPD T2 là gì? Nó khác với T1 SPD như thế nào?

T2 SPD (Thiết bị bảo vệ chống sét loại 2) là thiết bị bảo vệ thứ cấp dành cho các đợt sét lan truyền nhỏ, thông thường (ví dụ: sét đánh gián tiếp hoặc biến đổi tải lưới).

T2: SPD loại II được thử nghiệm với dòng phóng điện danh định In, điện áp tăng 1,2/50μs và dòng phóng tối đa Imax. Nó kẹp các xung điện dư ở mức điện áp an toàn, bảo vệ các thiết bị nhạy cảm (ví dụ: bộ biến tần).

3. T1 SPD và T2 SPD có hoán đổi cho nhau không?

Không. Việc lắp đặt T2 SPD trong tủ đầu vào (vị trí T1) có nguy cơ hỏng hóc do công suất thấp để xử lý các xung dòng điện lớn. Ngược lại, việc lắp đặt T1 SPD ở đầu tải (vị trí T2) không thể giảm các xung dòng điện nhỏ đến mức an toàn, có khả năng làm hỏng thiết bị nhạy cảm (ví dụ: BMS). Triết lý thiết kế và vai trò chức năng của chúng khác nhau về cơ bản, khiến cho khả năng thay thế lẫn nhau là không thể.
