Cái nào tốt hơn: cầu dao Bắc Mỹ hay cầu dao Trung Quốc? — Sự khác biệt được bộc lộ qua quy trình thử nghiệm của UL489 và IEC60947-2

Cầu dao vỏ đúc ở Bắc Mỹ chủ yếu tuân thủ UL 489, trong khi Trung Quốc và hệ thống Châu Âu chủ yếu tuân thủ IEC 60947-2. Bài viết này tham khảo một tài liệu ban đầu của Schneider Electric; mặc dù đã tương đối lỗi thời nhưng phần IEC vẫn sử dụng ký hiệu cũ hơn của IEC 60947-2, tuy nhiên nó vẫn mang tính trực quan cao để quan sát sự khác biệt về khái niệm giữa hai quy trình thử nghiệm.

I. UL489: Xác minh cầu dao dựa trên logic hoạt động của chúng

UL489 trước tiên không chia nhỏ khả năng thành các tham số riêng lẻ mà thay vào đó tiến hành kiểm tra theo ba thứ tự tuần tự: X, Y và Z. Ở đây, X, Y và Z không phải là cấp độ mà là ba bộ trình tự kiểm tra.

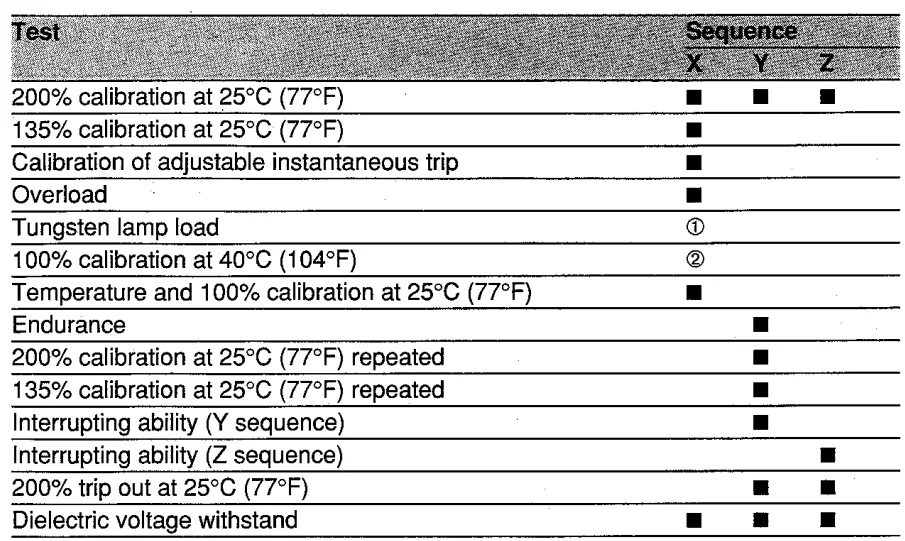

1 chuỗi UL489 X, Y, Z

X: Đầu tiên, hãy xác nhận các chuyển động cơ bản, làm nóng và cách nhiệt.

Y: Sau khi quan sát tuổi thọ, nó vẫn có thể thực hiện các hành động cần thiết và ngắt mạch theo yêu cầu không?

Z: Xác định xem nó có duy trì trong các điều kiện tắt máy nghiêm ngặt hơn hay không. UL489 không liên quan đến việc tiến hành kiểm tra ngắn mạch trước tiên, sau đó là các hạng mục thông thường bổ sung. Thay vào đó, sự tăng nhiệt độ, hiệu chuẩn và tuổi thọ là trọng tâm chính.

2 Độ tăng nhiệt của UL489

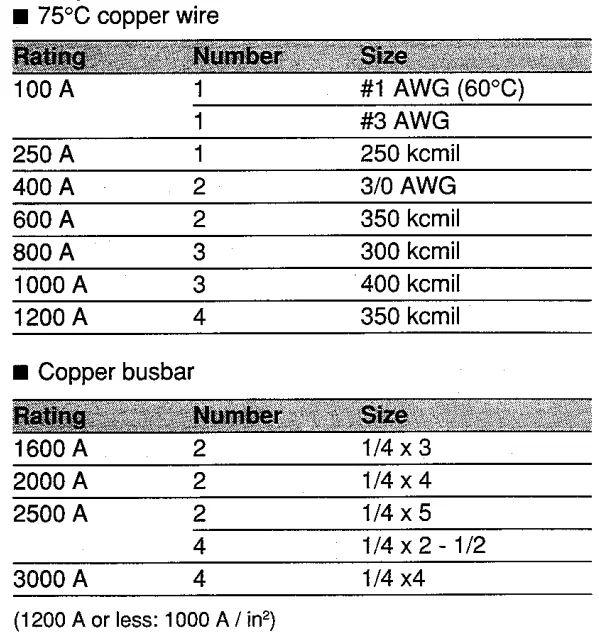

Phép đo độ tăng nhiệt của UL không được thực hiện trong điều kiện lắp đặt tách rời mà trong điều kiện dây dẫn được chỉ định. Nói cách khác, nó xác nhận hiệu suất sinh nhiệt trong các điều kiện gần với cấu hình nối dây thực tế hơn.

3 Hiệu chuẩn UL489

· Hiệu chuẩn ở 25°C với độ chính xác 200%, yêu cầu cầu dao ngắt mạch trong thời gian quy định.

· Bộ ngắt mạch được hiệu chỉnh ở 135% trong điều kiện 25°C với dòng điện định mức trên 50 A sẽ ngắt trong vòng 2 giờ.

· Cài đặt ngắt tức thời có thể điều chỉnh phải nằm trong phạm vi dung sai được quy định bởi tiêu chuẩn.

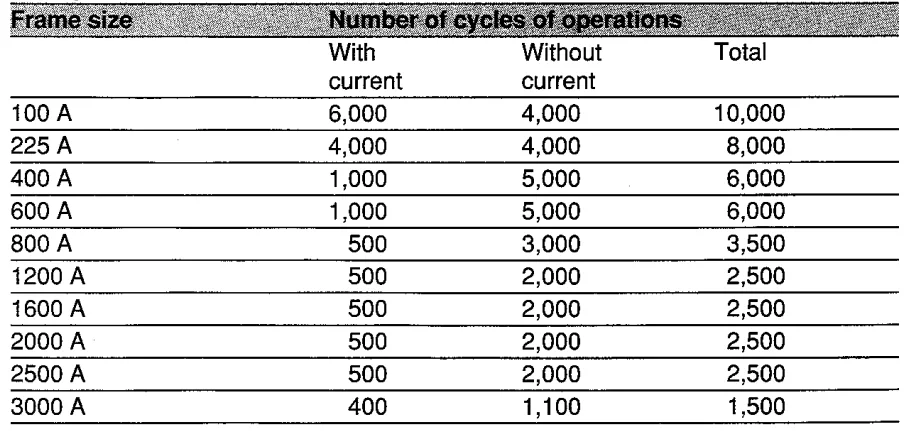

4. Tuổi thọ của UL489

Các yêu cầu đối với các giá đỡ vỏ khác nhau khác nhau đáng kể.

5 Trình tự và trình tự Z

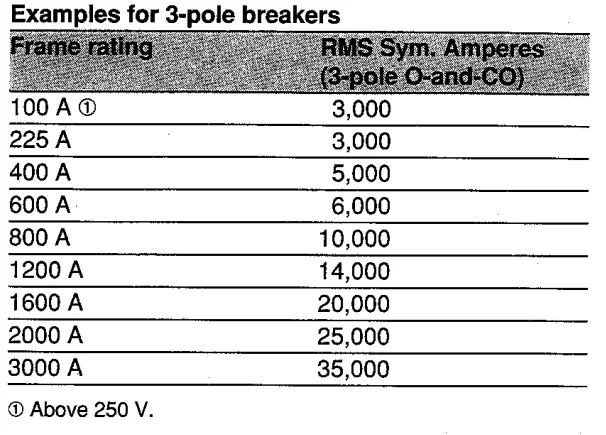

Tính năng đặc biệt nhất của UL 489 là hai bộ dữ liệu về khả năng cắt. Trọng tâm của Y nằm ở hiệu suất ngắt ba pha tổng thể.

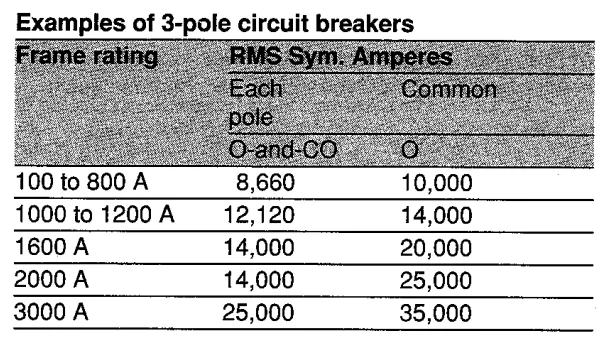

Đối với cầu dao ba cực có điện áp danh định là 240V, 480V hoặc 600V, yêu cầu không chỉ là cả ba cực phải cắt đồng thời; thay vào đó, mỗi cực trước tiên phải hoạt động độc lập trước khi xác nhận rằng cả ba cực đều chuyển động cùng nhau.

6 UL489 Khả năng ngắt lỗi có tính sẵn sàng cao

Dòng điện sự cố cao. Đây không phải là một chuỗi thử nghiệm tiêu chuẩn thông thường mà là một thử nghiệm bổ sung. Quy trình này trước tiên bao gồm việc vượt qua tất cả các bài kiểm tra tiêu chuẩn; nếu khả năng ngắt do lỗi vượt quá giá trị tiêu chuẩn đã chỉ định thì giai đoạn xác minh này sẽ được tiến hành.

• Chạy lại hiệu chuẩn 200%.
• Hoàn thành thao tác cắt được chỉ định trong điều kiện dòng điện sự cố vượt quá giá trị tiêu chuẩn.
• Nếu dòng điện vượt quá 2000 A, hệ số công suất được đặt thành 0,15–0,2, biểu thị độ trễ.
• Cuối cùng, thực hiện kiểm tra ngắt dòng điện 250% và kiểm tra điện môi ở mức điện áp thử nghiệm gấp đôi định mức.

II. IEC60947-2 chú trọng nhiều hơn đến khả năng vốn có của chính bộ ngắt mạch.

Cơ cấu tổ chức của IEC khác biệt đáng kể so với UL. Thay vì trước tiên phải thiết lập chuỗi xác nhận sản phẩm toàn diện, trước tiên, IEC xác định rõ ràng chức năng của cầu dao trong hệ thống.

1 Các khái niệm chính trong hệ thống IEC

Loại A: Không được thiết kế đặc biệt để giao phối chọn lọc

Loại B: Dành cho thiết kế giao phối chọn lọc, yêu cầu khả năng Icw

Icu: Khả năng gãy xương tối đa – có thể gãy bao xa

Ics: Khả năng ngắt hoạt động – Có thể sử dụng lại sau khi bị gián đoạn không?

Icw: Khả năng chịu đựng ngắn hạn – có khả năng chịu đựng sự chậm trễ ngắn hạn và phối hợp có chọn lọc hay không

2 Bốn nhóm thử nghiệm của IEC

Không giống như UL, IEC không đánh giá một sản phẩm trong toàn bộ vòng đời sử dụng của nó mà thay vào đó chia nhỏ các khả năng của sản phẩm đó để xác nhận riêng biệt. Cách tiếp cận này làm cho IEC phù hợp hơn cho việc lựa chọn hệ thống và phân tích phối hợp giữa các bên liên quan ở thượng nguồn và hạ nguồn.

3 IEC cũng giải quyết vấn đề cách ly riêng biệt.

Trong hệ thống IEC, khả năng ngắt và khả năng cách ly không giống nhau. Nếu cầu dao được cho là có chức năng cách ly thì việc chỉ xác minh khả năng ngắt dòng điện sự cố của nó là chưa đủ; phải đáp ứng các yêu cầu bổ sung về khoảng cách tiếp điểm ở vị trí mở, điện áp chịu xung và dòng điện rò rỉ. Điều này phản ánh bản chất của tiêu chuẩn IEC: nó không chỉ đảm bảo độ tin cậy vận hành của cầu dao mà còn xác định rõ ràng từng ranh giới chức năng.

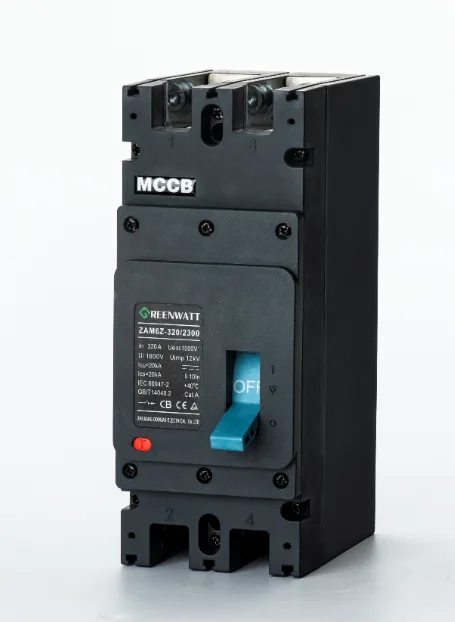

Dòng ZAM6ZBộ ngắt mạch vỏ đúc DC1500Vđược thiết kế bởiXANHđược phát triển tuân thủ nghiêm ngặt các tiêu chuẩn IEC 60947-2, cung cấp khả năng cắt 20kA ở DC1500V và hoạt động trong điều kiện tăng nhiệt độ thấp ở mức đầy tải. Chúng thích hợp cho các hệ thống lưu trữ năng lượng quang điện DC trong nhiều môi trường khắc nghiệt khác nhau.
