Bộ ngắt mạch thu nhỏ 4P DC1000V 40A 6KA DC

GREENWATT chuyên sản xuất bộ ngắt mạch thu nhỏ 4P DC1000V 40A 6KA DC, được thiết kế dành riêng cho hệ thống quang điện mặt trời (PV) và môi trường phân phối điện DC cao áp. Sản phẩm này có điện áp định mức 1000V DC, dòng điện định mức 40A và khả năng ngắt ngắn mạch là 6KA. Bằng cách kết hợp cấu trúc 4P với các kết nối nối tiếp và song song giữa các điện cực, nó giải quyết hiệu quả thách thức dập hồ quang của mạch DC thiếu điểm giao nhau bằng 0 tự nhiên, cung cấp khả năng bảo vệ ngắn mạch và quá tải đáng tin cậy cho thiết bị DC, bộ biến tần và tủ lưu trữ năng lượng của bạn.

Tổng quan về công nghệ cốt lõi của sản phẩm

Trong các hệ thống phân phối điện DC hiện đại, mức điện áp ngày càng tăng đặt ra yêu cầu cao hơn về khả năng dập hồ quang của máy cắt. Bộ ngắt mạch thu nhỏ 4P DC1000V 40A 6KA DC có thiết kế mô-đun, cho phép cấu hình nối dây linh hoạt thông qua cấu trúc vật lý 4 cực (4P).

Logic ứng dụng trong hệ thống DC 1000V

Do dòng điện một chiều không có điểm giao nhau bằng 0 tự nhiên như dòng điện xoay chiều nên việc cắt các hồ quang một chiều điện áp cao là vô cùng khó khăn. Bộ ngắt mạch GREENWATT này khuyến nghị sử dụng dòng 2P hoặc cấu hình dây song song cụ thể. Bằng cách sử dụng nối tiếp hai hoặc nhiều cực của cầu dao 4P, độ hở điện của buồng dập hồ quang có thể tăng lên, nhờ đó đạt được khả năng ngắt an toàn dưới điện áp cao 1000V DC. Cấu hình này được sử dụng rộng rãi trong các hệ thống lưu trữ năng lượng cỡ trung bình và tủ phân phối DC điện áp cao.

Bảo vệ quá tải và ngắn mạch kép

Bảo vệ quá tải: Khi dòng điện vượt quá định mức 40A trong thời gian dài, bộ phận nhiệt bên trong sẽ kích hoạt ngắt.

Bảo vệ ngắn mạch: Cầu dao mini 4P DC1000V 40A 6KA DC có khả năng cắt 6KA, nghĩa là có thể nhanh chóng ngắt liên kết vật lý khi gặp dòng ngắn mạch tức thời cực lớn, giúp cáp và bộ biến tần không bị hư hỏng do nhiệt độ cao.

sơ đồ nối dây:

Sơ đồ nối dây và hướng dẫn cài đặt

Nguyên lý cấu hình 1000V 2P

Để đảm bảo an toàn trong môi trường điện áp cao 1000V, người dùng thường cấu hình lại cầu dao DC1000V 40A 6KA DC 4P. Ví dụ, hai cực được mắc nối tiếp làm cực dương và hai cực còn lại được mắc nối tiếp làm cực âm. Phương pháp này tận dụng không gian rộng rãi của thiết bị 4P, cải thiện mức cách điện tổng thể và đảm bảo hoạt động mạnh mẽ trong môi trường 1000V DC.

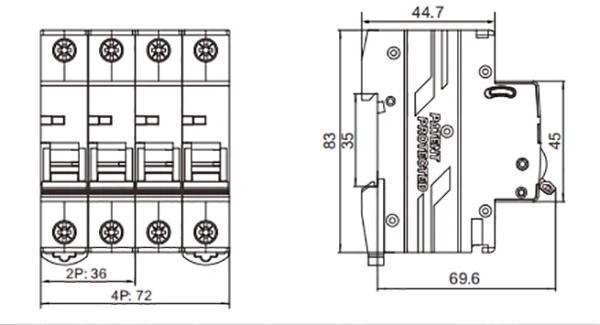

Thiết kế và lắp đặt vật lý

Bố cục nhỏ gọn: Ngay cả với cấu trúc 4P, GREENWATT đã tối ưu hóa kích thước, giảm chiếm không gian trong hộp phân phối.

Lắp đặt đường ray tiêu chuẩn: Tương thích với đường ray DIN 35mm tiêu chuẩn; việc lắp đặt chỉ đơn giản yêu cầu gắn vào và siết chặt các đầu cuối.

Câu hỏi thường gặp

Câu hỏi: Cầu dao 4P có thể kết nối với hệ thống 1000V chỉ bằng đầu nối 2P không?

A: Nó không được khuyến khích. Đối với cầu dao DC1000V 40A 6KA DC 4P, để đạt được điện áp dập hồ quang an toàn 1000V, tải điện áp thường được chia sẻ bằng cách nối nối tiếp các đầu cực. Vui lòng tham khảo sơ đồ nối dây cụ thể để vận hành.

Câu hỏi: Công suất ngắt 6KA có đủ cho hệ thống quang điện không?

Trả lời: Trong hầu hết các hệ thống quang điện công nghiệp và thương mại quy mô vừa và dân dụng, công suất ngắt ngắn mạch 6KA là đủ để bù đắp mức dòng điện ngắn mạch dự kiến ​​và bảo vệ hiệu quả các thiết bị nhạy cảm ở hạ lưu.

Hỏi: Sản phẩm này có hỗ trợ OEM hoặc tùy chỉnh không?

Đ: Vâng. Ngoài bộ ngắt mạch thu nhỏ DC 4P 1000V 40A 6KA tiêu chuẩn, GREENWATT cũng có thể cung cấp các giải pháp tùy chỉnh theo yêu cầu kỹ thuật của bạn.
